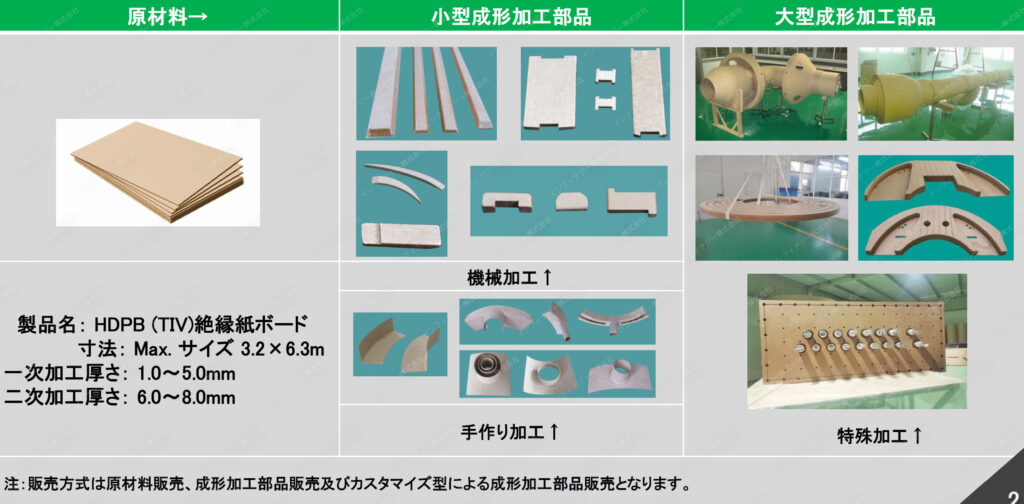

HDPB (TIV)絶縁紙ボードー変圧器用
| 項目 | 方向・条件 | 単位 | 綿布基材 | ポリエステル樹脂 | 変性フェノール樹脂含浸紙 |
|---|---|---|---|---|---|
|
見掛け密度 Apparent Density |
― | g/cm³ | 1.1～1.35 | 1.1～1.35 | 1.1～1.35 |
|
水分 Moisture Content |
― | % | ≤8.0 | ≤6.0 | ≤6.0 |
|
収縮率 Shrinkage |
厚さ方向 Thickness |
% | ≤4.5 | ≤1.5 | ≤4.0 |
|
その他方向 Otherwise |
≤0.6 | ≤0.2 | ≤1.0 | ||
|
灰分 Ash Content |
― | % | ≤0.5 | ≤0.5 | ≤0.6 |
|
吸油率 Oil Absorption |
― | % | ≥11.0 | ≥8.0 | ≥9.0 |
|
曲げ強度 Flexural Strength |
垂直方向 Vertical Sheet |
N/mm² | ≥100 | ≥145 | ≥100 |
|
平行方向 Parallel to Sheet |
≥80 | ≥120 | ≥85 | ||
|
弾性強度 Elastic Strength |
垂直方向 Vertical Sheet |
N/mm² | ≥125 | ≥145 | ≥120 |
|
平行方向 Parallel to Sheet |
≥90 | ≥100 | ≥90 | ||
|
水抽出液の導電率 Conductivity of Aqueous Extract |
― | mS/m | ≤11 | ≤8.4 | ≤8.0 |
| 項目 | 寸法範囲 | 公差 |
|---|---|---|
|
厚さ Thickness |
5mm～120mm |
S＜10：±0.5mm 10＜S≤20：±1.0mm 20＜S≤30：±1.5mm 30＜S≤50：＋1.75mm／−1.5mm S＞50：±2.0mm |
|
幅 Width |
最大3500mm未満 | ＋20mm／−10mm |
|
長さ Length |
最大4300mm未満 | ＋40mm／−10mm |
| 製品名 | 層圧板（Laminated Board） |
| 製造方法 | 高品質の絶縁基材をフェノール樹脂などで含浸し、熱圧成形によって製造 |
| 主な特徴 | 高い機械的強度および優れた絶縁性能 |
| 最大製造サイズ | 3500 × 4300mm |
| 最大プレス能力 | 4800トン |
| 注意事項 1 |
当社の層圧板製造設備は、最大3500 × 4300mmの板材に対応しています。 最大4800トンの専用プレス設備を使用しています。 |
| 注意事項 2 | ポリエステル樹脂を使用した層圧板は、現在供給しておりません。 |
